Pompes à recirculation centrifugeuses Wilo
, Pompes à circulation d'eau centrifugeuses
, pompe à recirculation industrielle Wilo
Max.Head: |
190 m/h |
Capacité maximale: |
5200 m3/h |
Type de conduite: |
Moteur |
Nombre de roue à aubes: |
Pompes à un seul étage |
Type d'impulseur influent: |
Pompes à aspiration unique |
Position d'axe de pompe: |
Pompe horizontale |
Enveloppe de pompe combinée: |
Pompes à fente horizontale |
Hauteur de montage: |
Depuis les pompes centrifuges d'irrigation |
Pression de travail maximale Pn: |
25 bars |
Température ambiante moyenne: |
-20 °c à +140 °c |
Plage de température ambiante moyenne: |
-20 °C à +40 °C |
Puissance nominale du moteur P2: |
1 400 kW |
Vitesse nominale N: |
1485 1/min |
Spécification: |
12000 kg |

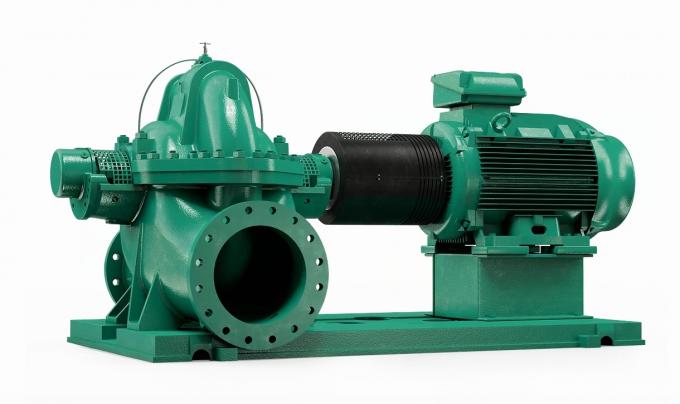

Wilo SCP série Booster type ouvert double aspiration pompe centrifuge pompe industrielle
Informations sur l'entreprise
Adresse:Tianjin, en Chine
Type d'entreprise:Compagnie commerciale
Portée commerciale:Automobiles, pièces et accessoires de motocyclettes, sacs, boîtes et boîtes, électriques et électroniques, santé et médecine, équipement industriel et composants, instruments et compteurs, machines de fabrication et de traitement,Emballage et imprimerie, Service, outils et matériel
Certification du système de gestion:Pour les produits de base
Introduction à la société:Tianjin Shiny-Metals Technologyco., Ltd., située à Tianjin, en Chine, est une entreprise professionnelle spécialisée dans la recherche et le développement de pompes, la conception, la production, les ventes, le commerce et le service.Actuellement, nos produits ont été exportés vers plus de 40 pays et régions, renforçant constamment notre réputation de marque mondiale.pompes à débit axial, des pompes à jet, des pompes submersibles, des pompes submersibles à puits profonds et des pompes pour piscines, couvrant plus de 500 spécifications.Nous avons obtenu la certification ISO 9001 de l'Organisation internationale de normalisation (CQC)En outre, nos moteurs civils ont subi une évaluation du produit pour la certification obligatoire de la CCC Chine.Notre société répond aux besoins des clients avec des produits de haute qualité, des prix raisonnables, et des services pré-vente, en vente et après-vente exceptionnels.Nous nous engageons à fournir aux clients mondiaux les meilleures solutions de pompes à eau et de systèmes de traitement de l'eauNotre objectif est "l'eau rend le monde meilleur, nous rendons l'eau encore meilleure".
Description du produit
|
Wilo SCP est une pompe centrifuge à aspiration non autonome à un ou deux stades avec un boîtier de pompe séparable par axe.Le boîtier de la pompe à eau est en spirale et se compose de deux composants en fonte qui sont reliés entre eux par des vis fixées le long de l'arbre de la pompe à eau.

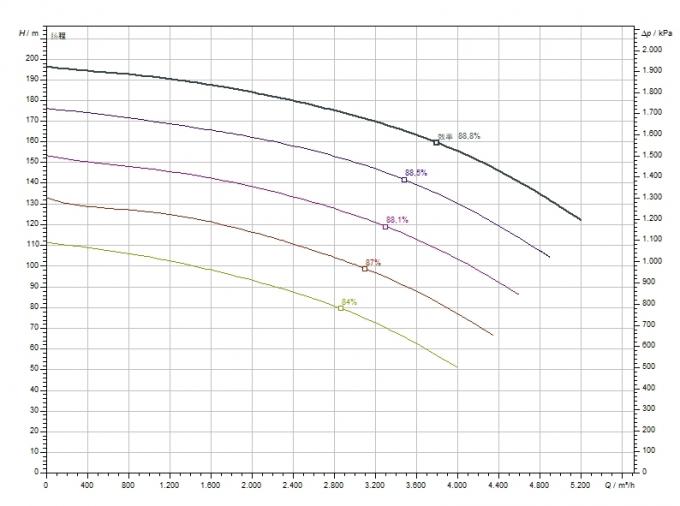

Plage de débit: < 5200 m3/h
Région de levage: < ~ 190 m/h
Pression maximale de fonctionnement à différentes températures de fluide: 25 bar
Plage de température moyenne: -20 à 140 °C
Application:Les pompes à boîtiers divisés axialement sont principalement utilisées dans les domaines liés à l'approvisionnement en eau, à la circulation de l'eau, à l'injection d'eau, aux étangs de pulvérisation, à la climatisation, à la purification de l'eau, aux systèmes d'arrosage,l'irrigation par goutte à goutte, la lutte contre les incendies, etc.
|
 |
Résumé
Le Wilo SCP est capable de transmettre des médias à débit élevé de manière économe en énergie et efficace, tout au long de l'année, fournissant un approvisionnement en eau fiable avec des coûts d'exploitation extrêmement faibles.La conception facile à entretenir et l'efficacité élevée sur l'ensemble de la courbe caractéristique permettent à la pompe de fonctionner avec une faible usure., l'efficacité énergétique, et ainsi obtenir un approvisionnement en eau constant.
Caractéristiques particulières/avantages du produit
-
Hydraulique efficace pour des débits élevés jusqu'à 17 000 m3/h
-
Faible NPSH grâce à une roue à double aspiration
-
Haute fiabilité du processus et maintenance facile sans enlever les conduites de pression ou d'aspiration
-
Diminution du bruit et des vibrations
-
Options: approbation de l'eau potable (KTW, ACS), revêtement CT innovant au ceram
Enveloppe
Le boîtier de la pompe est en forme de volutes, coulées en moitiés qui sont boulonnées le long de l'axe de la pompe.Pour les demi-mots de localisation préciseLes roulements de roulement, les supports, etc., sont placés avec des broches.
Les branches d'aspiration et de livraison de la pompe sont intégrées à la moitié inférieure du boîtier, qui comprend également les pieds de montage.Des rubans sont percés dans les branches d'aspiration et de livraison pour connecter les manomètres et fournir le drainage du boîtier.Les boîtiers de la demi-enveloppe inférieure sont rainurés pour assurer la localisation des anneaux du cou et des arbustes de la boîte de remplissage. Des bouchons sont prévus dans le haut de la boîte pour assurer une connexion d'étanchéité liquide sur les deux régions de la boîte de remplissage..Dans d'autres cas, des arrangements alternatifs sont prévus (voir fig. 11).
Rings au cou
Pour empêcher le liquide pompé de s'échapper du côté de livraison de la roue, le boîtier de la pompe est conçu avec des espaces de dégagement fins autour de la roue.Ces dégagements de fonctionnement précis sont essentiels au bon fonctionnement de la pompe et leur rétablissement périodique est nécessaire.Les anneaux du cou sont renouvelables pour permettre à ce dégagement fin d'être rétabli périodiquement au fur et à mesure de l'usure.Ces anneaux sont placés dans la moitié inférieure du boîtier par une demi-tuse et sont empêchés de tourner avec la roue car ils sont verrouillés par la face de la bride divisée du boîtier supérieur.
Élément tournant
L'élément tournant est constitué d'un arbre sur lequel est fixée la roue ou les roulettes.L'impulseur est verrouillé par des écrous à manches., dont les fils sont orientés gauche/droite selon le sens de rotation afin d'éviter qu'ils ne se dévisent en raison de la rotation de l'arbre.
L'élément tournant peut être transporté dans des roulements à billes à rainures profondes ou dans des roulements à billes à broche partagée, auquel cas des roulements à billes ou des disques de poussée et des écrous sont fournis pour restreindre le mouvement axial.
Les roulements sont situés dans des boîtiers, qui sont fixés aux extrémités du boîtier de la pompe.
Les boîtes de remplissage (partie stationnaire) sont disposées sur les deux côtés de la pochette et sont situées dans la demi-enveloppe inférieure, ce qui facilite le bon acheminement du liquide vers l'œil de la roue.Lorsque la face arrière de la boîte de remplissage fournit un soutien à l'emballage glandeDes anneaux de fixation (partie stationnaire) sont fournis de chaque côté de la pochette, entreposés dans une boîte de remplissage située en dessous de l'emballage.Le loggingring fournit un arrangement approprié de fermeture des boîtes de remplissage. Pour les 2 pompes à étages, au lieu d'un anneau d'enroulement, une boîte de remplissage à deuxième étage est fournie.Pour certains modèles, l'arbre est également équipé d'un lanceur d'eau et d'un lanceur d'huile.Le dessin.
