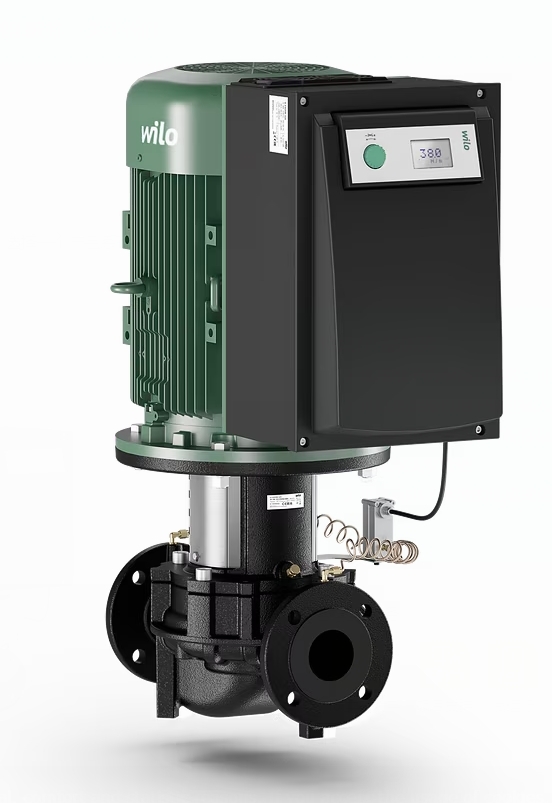

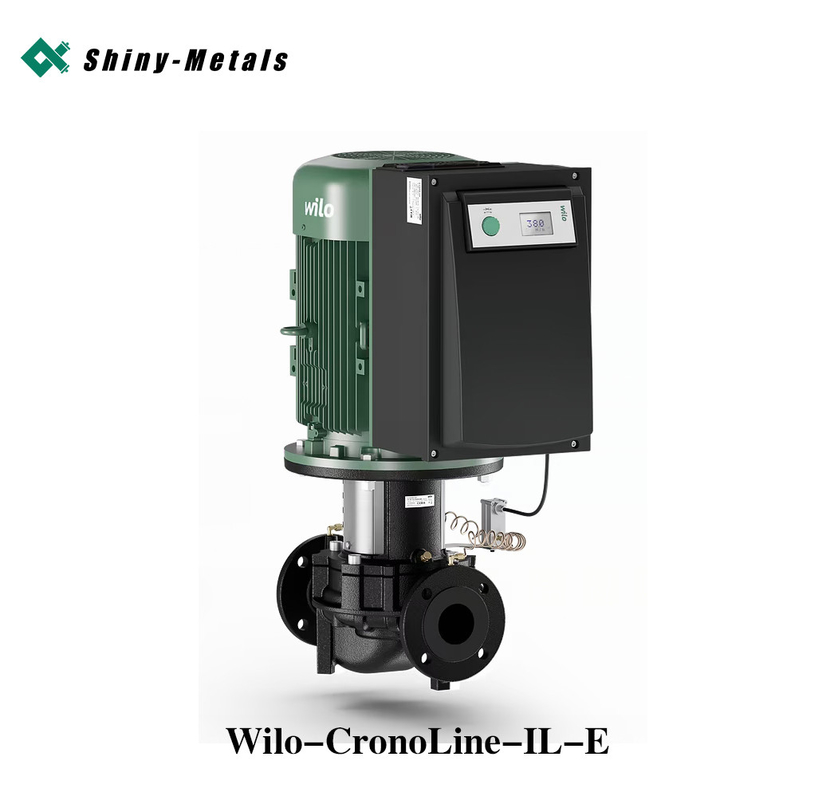

Wilo CronoLine IL E pompe à circulation pour le chauffage et l'irrigation

• Δp-c pour la pression différentielle constante

• Δp-v pour la pression différentielle variable

• Contrôle PID

• Vitesse constante (n = constante)



Niveau de fonctionnement manuel

• Bouton vert et affichage

• Réglage du point de départ de la pression différentielle

• Réglage de la vitesse (mode de commande manuelle)

• Réglage du mode de fonctionnement

• Réglage de la pompe ON/OFF

• Configuration de tous les paramètres de fonctionnement

• Reconnaissance d'erreur

Fonctions de commande externe

• Entrée de commande "Overriding Off"

• Entrée de commande "cycle externe de la pompe" (uniquement efficace dans le fonctionnement de la pompe à deux têtes)

• Entrée analogique de 0 à 10 V, de 0 à 20 mA pour la vitesse constante (DDC) et le réglage à distance du point de réglage

• Entrée analogique 2 - 10 V, 4 - 20 mA pour la vitesse constante (DDC) et le réglage à distance du point de réglage

• Entrée analogique de 0 à 10 V pour le signal de valeur réelle du capteur de pression

• Entrée analogique 2 - 10 V, 0 - 20 mA, 4 - 20 mA pour le signal de valeur réelle du capteur de pression

Fonctions de signalisation et d'affichage

• SSM de signal de défaut collectif

• Signal de conduite collective SBM

Échange de données

• Interface infrarouge pour l'échange de données sans fil avec IR-Stick

• Position de raccordement pour les modules Wilo IF (Modbus, BACnet, CAN, PLR, LON) pour le raccordement à l'automatisation du bâtiment



Fonctions de sécurité

• Protection complète du moteur avec électronique intégrée

• Désactiver l' accès

Gestion de la double pompe (pompe à deux têtes ou 2 pompes simples)

• Opération principale/de veille (commutation automatique par défaut)

• Fonctionnement principal/de veille du cycle de la pompe après 24 heures

• Opération parallèle

• Opération parallèle (activation et désactivation de la charge maximale optimisée pour l'efficacité)

Clé type

• Plage de température admissible de -20 °C à +140 °C

• Séchage mécanique pour pomper de l'eau jusqu'à Tmax = +140 °C. Jusqu'à T ≤ +40 °C, un mélange de glycol de 20 à 40% en volume est autorisé.Un joint mécanique de remplacement doit être fourni pour les mélanges eau-glycol dont la teneur en glycol est de > 40% à max.. 50% en volume et une température du fluide de > + 40 °C à max. +120 °C ou d'autres fluides différents de l'eau.l'utilisation d'une variante S1 avec un joint mécanique correspondant est généralement recommandée;.

• Connexion principale

  • 3 à 440 V ± 10%, 50/60 Hz

  • 3 à 400 V ± 10%, 50/60 Hz

  • 3 ~ 380 V - 5% + 10%, 50/60 Hz

• Conformité à la compatibilité électromagnétique sans mesures supplémentaires:

  • Émission d'interférences pour l'environnement résidentiel conformément à la norme EN 61800-3:2018

  • Immunité aux interférences pour les environnements industriels selon la norme EN 61800-3:2018

• Classe de protection IP55

• Diamètre nominal de 40 à 200 DN

• Pression maximale de fonctionnement 16 bar jusqu'à +120 °C, 13 bar jusqu'à +140 °C





Matériaux

• Casque de la pompe et lanterne: EN-GJL-250

• Le moteur à impulsion

  • La version standard est la suivante: EN-GJL-200

  • Version spéciale: Bronze CuSn 10

  • Version spéciale: acier inoxydable 1.4408

• - Je vous en prie.4122

• Sceaux mécaniques: AQEGG; autres sceaux mécaniques sur demande

Construction

pompe centrifuge à basse pression à un seul étage, de conception en ligne, avec

• Sceaux mécaniques

• Connexion de la bride

• Lumière

• Accouplement

• Traction avec régulateur de vitesse électronique intégré
